ÉLECTRONIQUE · ALIMENTATION · 24 V · 12 V · 5 V · 3,3 V
L’alimentation commune des projets DomoCode.
La DomoCode Power 60 V1 a été conçue pour fournir une base d’alimentation commune, robuste et réutilisable aux différents projets électroniques développés par l’Atelier DomoCode.
Alimentée par un adaptateur externe certifié 24 V DC, elle génère les tensions nécessaires aux cartes de commande, interfaces, automatismes et périphériques : 12 V, 5 V et 3,3 V.
L’objectif n’était pas simplement de réaliser un convertisseur de tension, mais de créer un véritable bloc d’alimentation standardisé DomoCode, pouvant être intégré et réutilisé dans plusieurs architectures sans redévelopper toute la partie puissance à chaque nouveau projet.
RÉALISATION
Une alimentation pensée comme une véritable brique électronique.
La Power 60 V1 regroupe sur une même carte les différents étages de conversion, de protection et de distribution nécessaires à l’alimentation des futurs projets DomoCode.
Sa conception modulaire permet de disposer immédiatement des tensions couramment utilisées dans les systèmes embarqués et les automatismes, tout en conservant une entrée commune en 24 V.

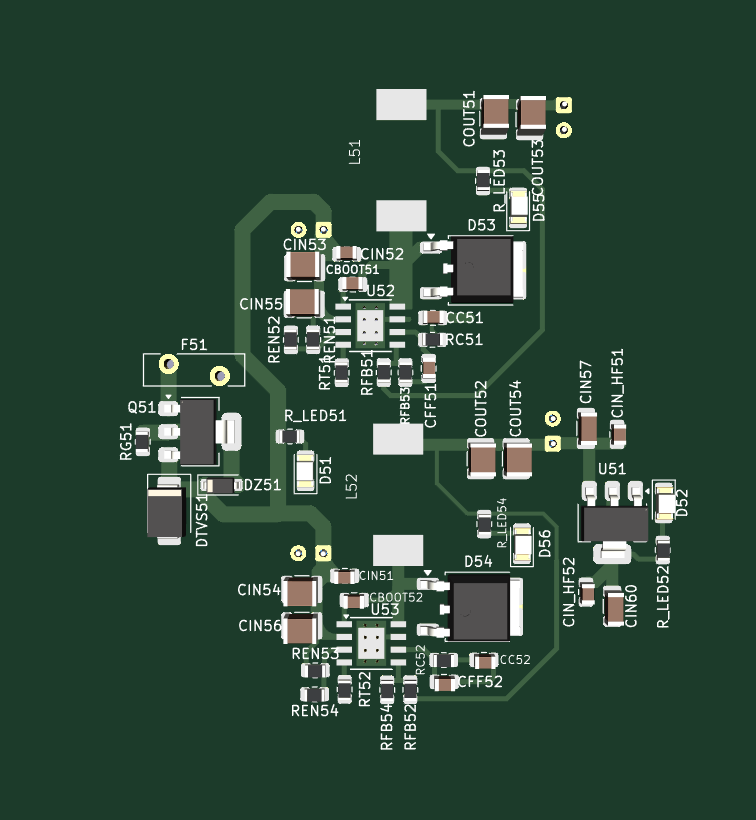

DomoCode Power 60 V1 — alimentation multirail 24 V / 12 V / 5 V / 3,3 V.
DISTRIBUTION D’ÉNERGIE
Une base fiable et polyvalente.
À partir d’une alimentation externe de 24 V DC, la Power 60 V1 distribue plusieurs tensions adaptées aux différents éléments d’un système électronique.
- 12 V jusqu’à 3 A pour les relais, interfaces et actionneurs.
- 5 V jusqu’à 3 A pour les périphériques, interfaces et télécommandes.
- 3,3 V local pour les ESP32 et circuits logiques.
- Jusqu’à 60 W de puissance totale disponible.
- Une LED de contrôle sur chaque rail permet de visualiser immédiatement la présence des différentes tensions.
Les courants maximums indiqués pour chaque sortie restent soumis à la limite de puissance globale de la Power 60 V1. La répartition réelle dépend donc des besoins du projet dans lequel elle est intégrée.
PROTECTION MATÉRIELLE
La sécurité ne dépend pas du logiciel.
Dès l’entrée 24 V, plusieurs protections matérielles interviennent avant même la distribution de l’énergie vers les différents convertisseurs.
La Power 60 V1 intègre notamment :
- un fusible 4 A en entrée ;
- une protection contre l’inversion de polarité par MOSFET ;
- une suppression des surtensions transitoires par TVS ;
- une protection de la grille du MOSFET ;
- une limitation de courant et une protection contre les courts-circuits ;
- un arrêt thermique intégré aux convertisseurs ;
- une coupure en cas de tension d’entrée insuffisante.
Les fonctions essentielles de protection sont directement assurées par l’électronique de puissance. Elles restent donc opérationnelles indépendamment d’un ESP32, d’un microcontrôleur ou d’un programme.
CONCEPTION ÉLECTRONIQUE
Une architecture conçue pour être réutilisée.
Le schéma électronique regroupe les fonctions de protection, les différents étages de conversion et la distribution des alimentations nécessaires aux projets DomoCode.
Chaque fonction est organisée comme un bloc clairement identifié, afin de faciliter la maintenance, les évolutions et la réutilisation de l’architecture dans de futurs projets.
Schéma électronique de la DomoCode Power 60 V1 : protection d’entrée et conversion des différents rails d’alimentation.
Une même architecture, les mêmes références de composants et les mêmes règles de conception peuvent être réutilisées d’un produit à l’autre. Cela simplifie la maintenance, l’approvisionnement, les évolutions et la mise au point des futurs projets.
CONCEPTION DU PCB
Du schéma au routage de la carte.
La conception du circuit imprimé tient compte des contraintes propres à une alimentation de puissance : circulation des courants, implantation des convertisseurs, découplage, dissipation thermique et limitation des perturbations électriques.
Les différents blocs fonctionnels sont organisés afin de conserver des cheminements courts et lisibles, tout en séparant autant que possible les zones de conversion des parties logiques.

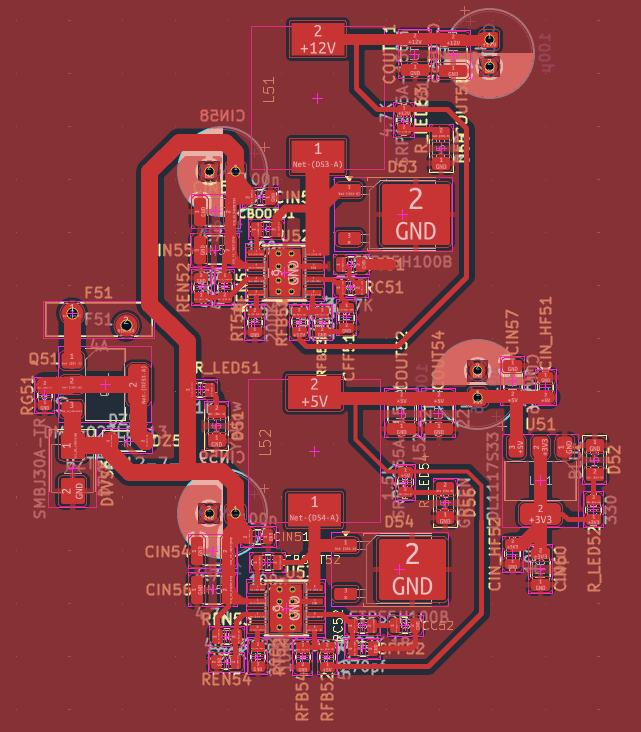

Implantation et routage du circuit imprimé de la DomoCode Power 60 V1.
DIMENSIONNEMENT
Des composants sélectionnés pour une utilisation durable.
La Power 60 V1 utilise des composants sélectionnés pour leur robustesse, leur disponibilité et leur capacité à fonctionner avec une marge suffisante par rapport aux conditions normales d’utilisation.
Les convertisseurs disposent de composants largement dimensionnés et d’inductances blindées. L’implantation du PCB est également étudiée pour assurer de bonnes circulations de courant et limiter les parasites.
Une attention particulière est portée à la dissipation thermique afin de conserver un refroidissement entièrement passif dans les conditions prévues de fonctionnement.
STANDARDISATION
Une alimentation commune à l’écosystème DomoCode.
Plutôt que de redévelopper une alimentation spécifique pour chaque nouvelle carte, la Power 60 V1 constitue un bloc fonctionnel standard pouvant être intégré aux projets nécessitant plusieurs niveaux de tension.
Cette approche permet de séparer clairement :
- l’arrivée d’énergie en 24 V ;
- la génération du 12 V ;
- la génération du 5 V ;
- l’alimentation logique locale en 3,3 V ;
- et l’électronique spécifique au projet final.
Un nouveau projet peut ainsi repartir d’une base d’alimentation déjà connue et validée, tandis que le développement se concentre sur sa véritable fonction.
BASSE TENSION
Le secteur reste à l’extérieur du projet.
La Power 60 V1 n’est jamais directement reliée au réseau secteur.
Elle est alimentée par un adaptateur externe certifié 24 V / 3 A, qui assure l’interface avec le secteur et maintient l’électronique DomoCode en basse tension SELV.
Cette architecture simplifie l’intégration de la carte dans les différents équipements tout en conservant la partie secteur en dehors de l’électronique développée par l’Atelier DomoCode.
CARACTÉRISTIQUES
DomoCode Power 60 V1.
| Entrée nominale | 24 V DC / 3 A |
|---|---|
| Puissance totale maximale | 60 W |
| Sortie 12 V | Jusqu’à 3 A |
| Sortie 5 V | Jusqu’à 3 A |
| Sortie 3,3 V | Alimentation logique locale |
| Indication | LED sur chaque rail |
| Refroidissement | Passif |
| Protection secteur | Assurée par l’adaptateur externe certifié |
| Version | Power 60 V1 |
ÉCOSYSTÈME DOMOCODE
Une base commune pour les futurs projets.
La Power 60 V1 n’a pas été conçue pour un seul équipement. Elle constitue une brique électronique réutilisable destinée à prendre place dans différents projets de l’Atelier DomoCode nécessitant une distribution stable en 12 V, 5 V et 3,3 V.
Cette standardisation permet de partir d’une alimentation connue, documentée et reproductible, tout en adaptant le reste de l’électronique aux besoins spécifiques de chaque réalisation.
Elle constitue ainsi l’une des bases techniques communes sur lesquelles pourront s’appuyer les futures cartes et systèmes de l’écosystème DomoCode.
DomoCode Power 60 V1 — une alimentation unique, robuste et réutilisable pour l’ensemble de l’écosystème Atelier DomoCode.
