DC_CalciPulse

RÉALISATION

Une électronique dédiée au pilotage et à la surveillance.

DC_CalciPulse regroupe le contrôle du signal, la mesure du courant, la surveillance thermique, les communications et les fonctions de diagnostic sur une carte dédiée.

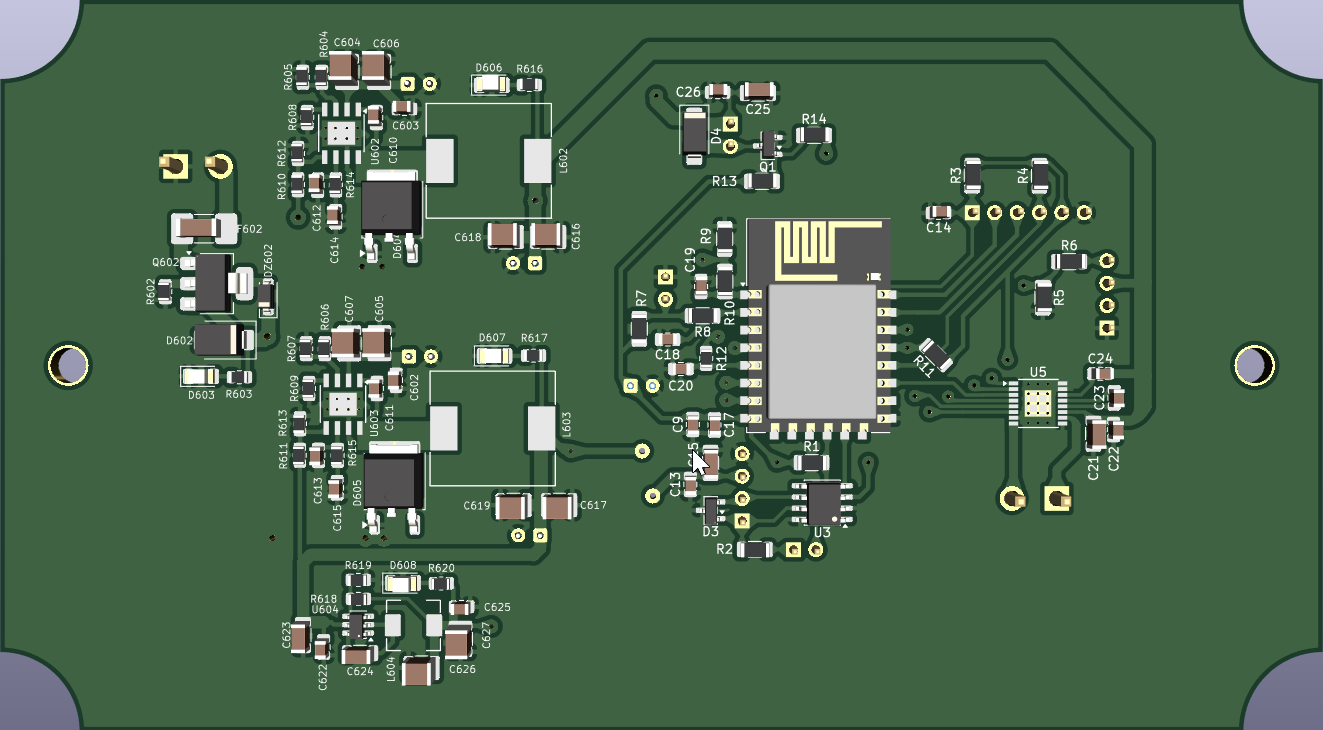

DC_CalciPulse — vue 3D de la carte électronique.

INSTALLATION

Une solution simple, sans consommable.

La bobine est installée autour de la canalisation existante, sans contact avec l’eau.

L’installation ne nécessite :

• aucune découpe de tuyau ;
• aucun raccord hydraulique ;
• aucune évacuation ;
• aucun sel ;
• aucune cartouche ;
• aucun produit chimique.

Après installation et calibration, DC_CalciPulse fonctionne automatiquement selon le preset sélectionné.

PRINCIPE

Principe de fonctionnement.

DC_CalciPulse génère un signal électrique bipolaire dans une bobine en cuivre enroulée autour de la canalisation.

Le système contrôle précisément :

• la polarité ;
• la fréquence ;
• le niveau de puissance ;
• le courant dans la bobine ;
• les séquences de fonctionnement.

Contrairement à un générateur simple, DC_CalciPulse mesure le courant réellement transmis. Il peut ainsi maintenir un fonctionnement stable et détecter immédiatement une anomalie.

DC_CalciPulse ne retire pas les minéraux présents dans l’eau. Il vise à agir sur les conditions favorisant la formation et l’adhérence des dépôts calcaires.

Les résultats peuvent varier selon la dureté de l’eau, la température, le débit, la nature des canalisations et la configuration de l’installation.

SURVEILLANCE

Une puissance mesurée et sécurisée.

Le courant de la bobine est contrôlé en temps réel.

Cette surveillance permet de détecter :

• une bobine absente ;
• une bobine débranchée ;
• un mauvais contact ;
• une consommation anormale ;
• une surintensité ;
• une surchauffe ;
• un défaut de l’étage de puissance.

Le courant utilisateur est volontairement limité à 1 A maximum afin de garantir une importante marge thermique et électrique.

En cas d’anomalie, DC_CalciPulse réduit automatiquement sa puissance ou arrête le traitement.

CONCEPTION ÉLECTRONIQUE

Une électronique conçue autour de la mesure et de la sécurité.

Le schéma électronique regroupe les fonctions de pilotage, de mesure du courant, de surveillance thermique, de communication et de protection nécessaires au fonctionnement de DC_CalciPulse.

Pour conserver une lecture claire de la réalisation, le schéma complet peut être consulté séparément.

Voir le schéma électronique →

RÉGLAGES

Des réglages simples.

Même en mode Manuel, les limites de courant, de température et de puissance restent actives et ne peuvent pas être dépassées.

INTERFACE WEB

Une interface Web complète.

DC_CalciPulse possède sa propre interface Web responsive. Aucune application propriétaire n’est nécessaire.

Depuis un téléphone, une tablette ou un ordinateur, l’utilisateur peut :

• démarrer ou arrêter le traitement ;
• sélectionner un preset ;
• utiliser le mode Manuel ;
• consulter le courant réel ;
• suivre la température ;
• vérifier l’état de la bobine ;
• consulter les alertes et défauts ;
• afficher les heures de fonctionnement ;
• vérifier les communications ;
• configurer le Wi-Fi et MQTT ;
• consulter la version du système ;
• lancer une mise à jour officielle.

L’interface propose un accès client simplifié et un accès technique protégé.

MQTT · HOME ASSISTANT

MQTT et Home Assistant.

DC_CalciPulse s’intègre naturellement dans un environnement domotique par MQTT.

Les informations disponibles comprennent notamment :

• disponibilité du système ;
• marche ou arrêt ;
• preset actif ;
• niveau de puissance ;
• courant mesuré ;
• température ;
• état de la bobine ;
• alertes et défauts ;
• durée de fonctionnement.

Les commandes autorisées permettent notamment :

• la mise en marche et l’arrêt ;
• la sélection d’un preset ;
• un réglage manuel encadré ;
• l’acquittement d’une alerte.

Avec Home Assistant

L’intégration permet de :

• créer un tableau de bord dédié ;
• suivre le courant et la température ;
• recevoir une notification en cas de défaut ;
• détecter une bobine débranchée ;
• consulter les heures de fonctionnement ;
• intégrer DC_CalciPulse dans des scénarios domotiques.

ALIMENTATION

Alimentation professionnelle DC_Power60.

DC_CalciPulse est associé au module d’alimentation DomoCode DC_Power60.

L’ensemble fonctionne avec une alimentation externe certifiée :

• 24 V DC ;
• 3 A ;
• jusqu’à 72 W disponibles en entrée.

DC_Power60 produit et distribue séparément les tensions nécessaires à la puissance, aux interfaces et à l’électronique de contrôle.

Il apporte notamment :

• protection contre les erreurs de branchement ;
• protection contre les surtensions ;
• protection contre les surcharges ;
• filtrage des parasites ;
• alimentation stable des différents circuits ;
• réserve de puissance pour les extensions DomoCode ;
• indicateurs de fonctionnement.

Cette architecture séparée améliore la fiabilité, la stabilité et l’évolutivité du système.

TEMPÉRATURE

Surveillance thermique permanente.

Une sonde interne surveille la température de la zone de puissance.

Selon la température mesurée, DC_CalciPulse peut :

• maintenir son fonctionnement normal ;
• réduire progressivement la puissance ;
• signaler une température anormale ;
• arrêter temporairement le traitement ;
• reprendre après refroidissement.

Le produit est conçu pour fonctionner normalement sans ventilateur dans son enveloppe commerciale.

Une sortie de ventilation optionnelle est néanmoins prévue pour les coffrets ou les applications nécessitant un refroidissement supplémentaire.

CONCEPTION DU PCB

Une carte compacte pensée pour la puissance et le numérique.

Le routage du circuit imprimé prend en compte la coexistence entre l’étage de puissance, les mesures analogiques, le microcontrôleur, la communication CAN et la gestion thermique.

L’implantation complète du circuit imprimé peut être consultée séparément.

Voir le PCB et le routage →

DOMOCODE CAN

Télécommande et diagnostic CAN DomoCode.

La liaison DomoCode CAN Remote apporte un contrôle filaire local, indépendant du Wi-Fi.

Elle permet :

• la consultation des états ;
• la sélection des presets ;
• la lecture des mesures ;
• la remontée des alertes ;
• la maintenance locale ;
• le diagnostic avec le DomoCode DiagPad.

La liaison CAN reste disponible lorsque le réseau informatique du client est absent ou indisponible.

GESTION DES ACCÈS

Deux niveaux d’accès.

CONTRÔLE

Testé et calibré avant livraison.

Chaque DC_CalciPulse est préparé avec son profil de bobine définitif.

Avant expédition, DomoCode réalise :

• le contrôle de l’alimentation ;
• la calibration du courant ;
• la vérification de la température ;
• le test de la bobine ;
• le contrôle des deux polarités ;
• la validation des presets ;
• le test de l’interface Web ;
• le test MQTT ;
• le test CAN ;
• un essai thermique ;
• l’enregistrement du numéro de série ;
• le verrouillage des limites commerciales.

Le produit est ainsi livré avec une configuration contrôlée et adaptée à son matériel.

ÉVOLUTION

Mise à jour sécurisée.

DC_CalciPulse peut recevoir les évolutions officielles du firmware depuis son interface technique.

Le mécanisme de mise à jour prévoit :

• une connexion sécurisée ;
• la vérification de l’origine du firmware ;
• le contrôle de son intégrité ;
• une installation protégée ;
• un retour automatique à la version précédente en cas d’échec.

Les mises à jour ne modifient pas les données de fabrication, la calibration ou les limites de sécurité de l’appareil.

CARACTÉRISTIQUES

Caractéristiques principales.

SYNTHÈSE

Les avantages de DC_CalciPulse.

• installation sans couper la canalisation ;
• aucun sel ;
• aucune cartouche ;
• aucun produit chimique ;
• aucun consommable ;
• signal bipolaire contrôlé ;
• courant réellement mesuré ;
• protection thermique ;
• alimentation professionnelle DC_Power60 ;
• interface Web intégrée ;
• MQTT et Home Assistant ;
• télécommande CAN ;
• diagnostic local ;
• fonctionnement autonome ;
• calibration avant livraison ;
• architecture évolutive DomoCode.
